 煤机采用动力载波控制方式,比传统多芯电缆控制方式再节省电缆资金消耗,特别是消除控制线高事故率上具有显著优越性,但由于以往载波产品技术落后,结构复杂、可靠性差、维修水平高,难以发挥应有作用。
     由沈阳水星集团研制成功一种全新结构概念,不需维护修理的多项高科技“傻瓜型”新产品,其操作方式与传统控制线方式完全相同,经众多局矿多年实用,普遍收到欢迎迅速得推广。
一、技术特点
1、  石英稳频、数码传送、不怕干扰、免电池、免维护、长寿命。
2、  独立模块化结构、体积轻小,所有功能含在烟盒略大的成对模块内,直接安装于个相关设备主腔,成为开关配件之一。
3、  接线极简单,直接与开关腔内高压及控制回路连接,快插式端子改换只需几秒钟。
4、  智能型全独立控制接口;可兼容国内外各种采煤机,不同型号开关,不同控制方式和不同用户习惯。
5、  有明确的工况显示,不但便于模块自检,还大大方便工作面电气设备检修。
6、  模块配有强磁自吸式底座,可在井下现场简单快速装在采机和开关隔爆腔内适当空位。
二、使用条件:
1、    海拔高度不低于2000米以内;
2、    周围空气温度-5℃-+40;
3、    周围空气湿度不大于98%(+25℃);
4、    电源电压波动:范围85%-110%;
三、主要技术参数
1、  数码调制载波频点:125KHZ或170KHZ
2、  实用传输距离:不小于800M
3、  收信模块供电电压额定值36V-42VAC
4、  收信模块最大功耗≤4W
5、  收信模块执行控制能力≥2A/42VAC
6、  信号(相同)工频电压额定值660V、11403300V三种
7、  信号(高压)端与控制底压端之间耐压≥4.2(额定值1140V);≥8KV(3300V)
8、  模块最大外形尺寸/单位重量(不包括磁底座)额定值660及1140V≤30X80MM/250g;额定值3300V;≤36X118XMM/500g(包括磁底座)。
四、主要结构原理

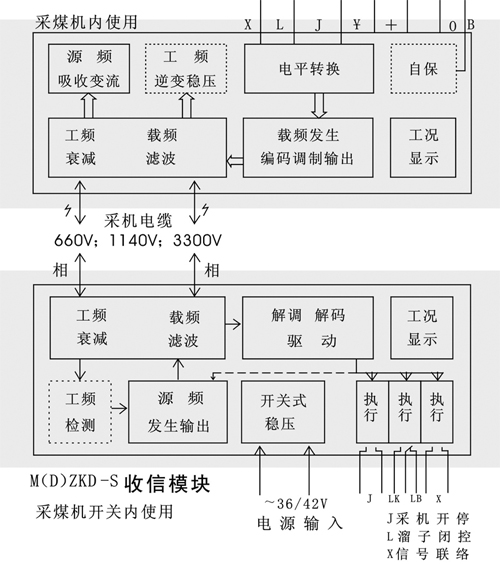

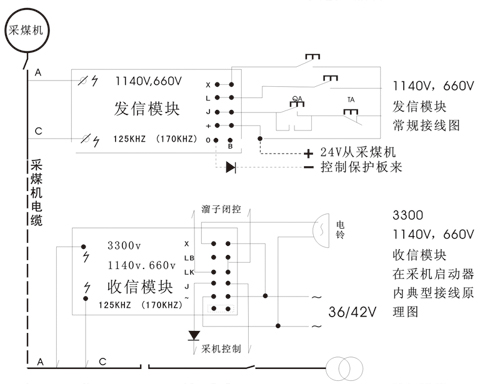

     模块由发信模块(装采煤机内)和收信模块(装采机开关内)成对构成,其内部结构原理见附图1,典型接线方式见附图2.工作过程原理:采机开关吸合时,开关内的36V给收信模块供电,收信模块向采机负荷电缆二相间送出源频载波信号(简称“信源”),装在采煤机内的发信模块从负荷电缆获得“信源”后变频为数码载波返送回负荷电缆,其数码特性是由采机控制按扭J、L、X开闭状态决定的。收信模块从负荷电缆收到的这个数码载波经解调、解码成J、L、X对应指令,驱动各自执行继电器,从而达到远方载波控制目的。采机开关吸合期间,收信模块内信源自动停发,发信模块靠动力电维持发码。
五、安装接线方式:
     由于各局矿所用采煤机及隔爆开关型号多种多样,这里不能规定模块具体安装位置和接线对应编号,但应遵循以下要求:
1、发信模块应装在采煤机电控腔、如某些采煤机电控腔无动力高压端子,也可装在接线腔。 2、收信模块可装在接线腔,方便高低压连接,接线腔没有 36V 或 42V 电源的,必须从主腔变压器引到接线腔,不可使用 24V 先导电源,注意收信模块两侧面要离开金属物 15mm 以上,否则降低灵敏度。
3、模块安装方向角度无要求,插入高低压插头后高低压放电和爬电距离也都能满足安全要求,但要注意:收发两模块的高压接线端要接到采机电缆的同一对相一相芯线间,不得错相,也不得一相一地接线,否则都不能正常工作,发信模块高压两端应接隔离开关电源侧,以免机组停隔离开关后,溜子也不能开停,以及开关接触不良影响载波工作。
4、模块强磁底座要吸在隔爆内腔铁板上,注意勿吸在电机壳体上,以免升温影响载波工作。 5、用模块后采机控制按扭上所有原来的控制芯线必须彻底拆除,否则模块窜入外电压损坏。 6、 1140v 和 660v 发信模块上+与 0 端最好接入 24V 整流稳压电源,这样一旦因频繁启动冲击使工频逆变电路损坏仍能正常使用。
7、双电缆供电的大功率采机,控制模块接在最先开停的电缆两端。
8、使用开关直流操作回路的,远方二极管要在采煤机内短接,同时在收信模块的继电器出口回路串用二极管。
六、检查与维护
     各模块在入井使用前或更换后,可在地面或安全环境下进行功能检查试验。为此需要一台专用模拟检测仪( MZK 一 GY 本公司配套生产)。按说明书操作可立即确定结果。如无检测仪只能粗略检查;收发两模块高压端直接连通,收信模块 36V 端接交流 36 或 42v 后,收信电源绿灯亮、信源黄灯亮、发信模块上绿灯亮,发信模块上 J 、 L 、 X 分别碰+端或 Y 端,对应指示灯亮,收信模块对应指示灯也亮,。表测对应出口端同步通断。注意 3300v 发信模块必须在励作后接外召 4 钓氢流才能连续保持吸合,否则断续不止。 660 、 1 140V 模块两个高压端加上 660V 电压后,收信模块信源灯灭,但发信模块仍保持发信,表明模块功能正常。

使用维护注意事项:
     各模块为胶封灌注,免维护结构,用做采机设备一种配件,不需专「丁维护修理,只在设备检修时,同时检查载波接线完好既可。但以下情况要注意:
1、采机电缆重做接头时,保证收发两模块仍保持对相关系,以免检修后失灵。采机电缆质量较差时,对载波信号损耗较大特别是长距离时,有时会造成溜子解锁后再开采机有困难,这时可先启动采机,后解锁溜子。或改用模块常闭控溜方式。
2、采煤机上模块安装接线要注意抗震,淋水和线头抽出。
3、任何产品都有损坏可能,矿井下更是如此,故必须有充足后备件,特别是移设新面期间老面仍在生产,所以一个工作面应购置三套,集中管理的多个工作面可酌减。
4、保用期内正常损坏、供货单位无偿修换,但用户自行拆解、面膜日期编号损毁、外表机械性损坏、低压端误加高压使内部击穿、吸合回路错接造成短路大电流烧坏内部等人为损坏均需有偿更换。
5、模块内各指示灯为出厂检验用,非安全环境下不得外露观察,其指示灯损坏不影响使用,不必更换模块。
6、两台采机共用一个电源时,要分别使用 125 和 170KHz 的模块。否则会相互干扰很不安全,典型现象是一台采机运转时另一台采机无法停机。
7、模块有很强抗干扰能力,一般不受电缆漏电影响,但有的 1140V 高压变频器没有电抗器,直通电网不但使电网原各仪表失准,也影响本模块工作,典型现象是行走中急停操作出现开关“连击”。这时可配用本公司特制的急停附件。
8 、信号X一路必须在采机、溜子均停止时才能工作;如果运转中打信号会使运转终断。
七、用户须知
1、模块配套附件:各插头端子带线全套;说明书一份;出厂检验合格证一个。
2、公司承诺;在模块售出一年保质期内,用户无论从何处购得均可直接联系本公司免费维修。
3、模块属配件并且无需现场调试,不需要供货方下井安装。
八、附图
M(D)ZKD-F发信模块

     图中虚线框内电路,是 1140V 和 66OV 载波模块内所设置的:“自保”电路适用于老旧采煤机缺失电子综保电路仍能实现采机起动自保;“工频逆变稳压”电路作用是可以不需采机内直流 24V 稳压源,。在采机起动后信源已消失,靠动力电压继续保持发码信号。

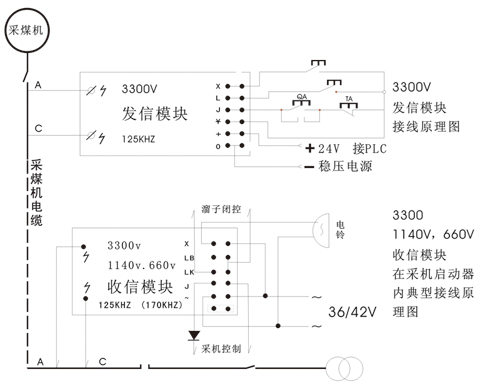

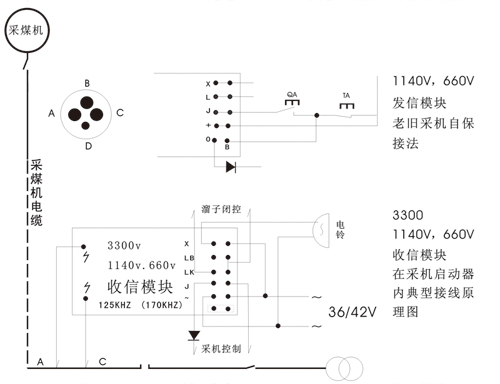

     附图2 M(D)ZKD系列电压等级数码模块典型接线原理图
